OHV35kV電纜振蕩波局放測試系統是一種緊湊,輕量且用途很多的產品系列,用于測試和診斷中壓配電電纜。系統可編程控制,具有自動耐壓,局部放電(PD)測量和分析以及局放定位功能。使用ohv套件可以輕松進行控制和分析,ohv套件是一款用于ohv diagnostic產品系列的通用軟件平臺。

DAC電纜測試不僅僅是基本的評估“好或壞”的測量手段,更是一種高階的分析和診斷理念。它允許對新裝,維修或計劃檢修的電纜絕緣狀況進行評估,從而為資產管理提供參考。系統的測量模式包括

1、在同等或高于工況電壓下的耐壓測試
2、對整體電纜系統進行局部放電測量,分析和定位
介損因子(tan δ)的估算。
DAC 電壓測試和局放分析能夠可靠地檢測
由安裝或鋪設引起的絕緣缺陷,
電纜附件的缺陷,即中間接頭和電纜終端,
由老化過程導致的電纜絕緣劣化

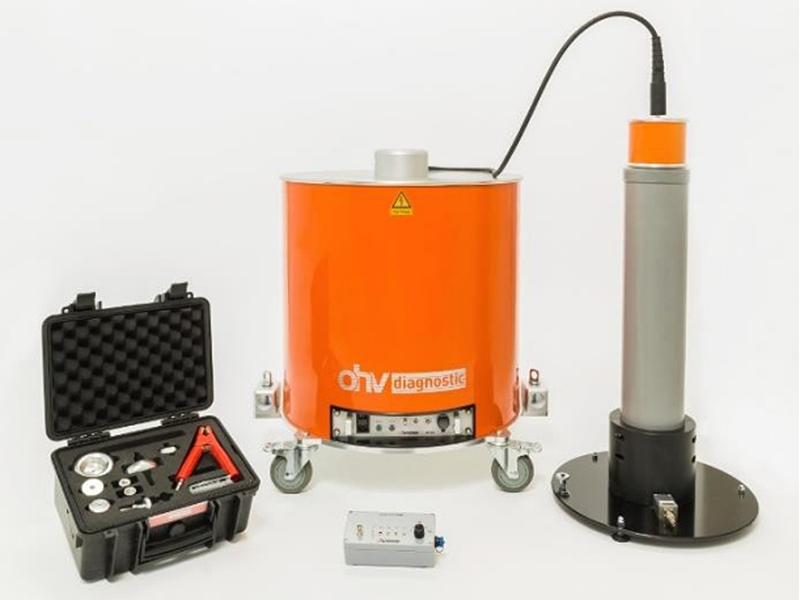

 整套測試系統存儲于堅固耐用的運輸存儲箱中, 便于通過火車, 貨車甚至飛機運送至電纜測試現場。 配套的低壓, 高壓電纜, 連接附件, 校準器, 以及為測量短電纜準備的降頻電容都包含在標準配置中。


測試功能
■耐壓測試
■局部放電測量,分析和定位
■基于 IEC60270，IEC 60060-3的電纜測試
現場性能
■較大充電和峰值電壓 30, 40 以及 60 kV。
■系統包含 DAC 單元以及降頻電容，總重大約 100 公斤。
■堅固耐用的運輸存儲箱。
■通過 ohv 診斷軟件輕松直觀地進行操作。
