Reke-400kV/40kJ雷電沖擊電壓試驗裝置

執行標準:DL/T 596-2005 、GB/T16927.1~2-1997

  1. 適用于35kV電力變壓器及以下電力產品的雷電沖擊電壓全波試驗
  2. 用于雷電沖擊全波、操作波、截波、震蕩波及其他特殊波形沖擊試驗。
  3. 測控結構一體化整體設計,具有峰值電壓表、液晶顯示工業計算機
實現了控制測量設備與高壓主體設備的光纖連接,有效地解決了高壓試驗中遇到的地電位抬高對測控系統的危害,排除了由控制引線導致的電磁干擾,提高了系統的可靠性。

熱線電話

139 7156 6988

手機:139 7156 6988

微信:同手機號

沖擊電壓發生器成套裝置沖擊電壓發生器成套裝置雷電沖擊電壓發生器成套裝置雷電沖擊電壓發生器裝置雷電沖擊電壓發生器設備聯系方式沖擊電壓發生器沖擊電壓發生器雷電沖擊電壓發生器電壓發生器雷電沖擊電壓發生器成套裝置聯系方式售后服務公司資質公司介紹聯系方式

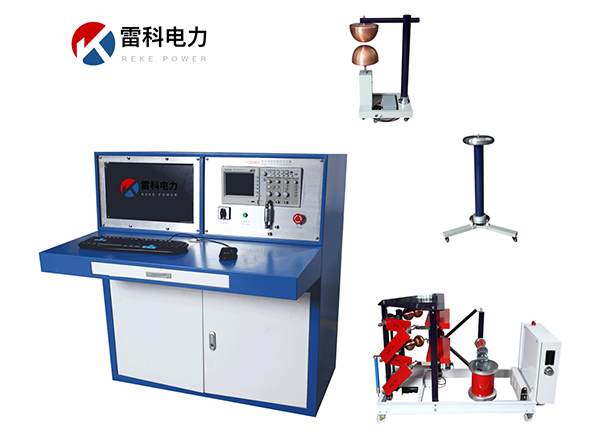

  Reke-400kV/40kJ沖擊電壓發生器(雷電沖擊電壓試驗裝置),主要由沖擊電壓發生器、弱阻尼沖擊電容分壓器、沖擊電壓發生器控制系統、截波裝置、數字化沖擊測量系統組成。主要適用于35kV電力變壓器及以下電力產品的雷電沖擊電壓全波試驗,也可用于雷電沖擊全波、操作波、截波、震蕩波及其他特殊波形沖擊試驗。

  Reke-400kV/40kJ主要特點:

  主體結構采用著名公司HAEFELY的結構設計,是當前國內結構緊湊的發生器,具有固有電感小,調波方便的特點。

  核心器件為日本三菱公司的FX系列可編程控制器,大部分的控制功能都由軟件編程實現,因此系統結構簡單,外圍電路板少,可靠性高。

  測控結構一體化整體設計,具有峰值電壓表、液晶顯示工業計算機,可實現智能自動控制測量分析。測控系統采用液晶觸摸屏操作,具有多種狀態提示畫面,實現了人機對話式的智能操作。

  采用的光纖控制傳輸系統在國內高壓試驗設備中是早批使用的,它實現了控制測量設備與高壓主體設備的光纖連接,有效地解決了高壓試驗中遇到的地電位抬高對測控系統的危害,排除了由控制引線導致的電磁干擾,很大地提高了系統的可靠性。

  截波時延調整方式所采用的電子延時回路,可方便地獲得2~6us的截波觸發延時,與采用延時電纜的方式相比更加方便簡單。

  能夠產生15kV,100ns上升沿的脈沖放大器用于觸發截波間隙,可保證小于0.1us的截斷時間分散性。

  系統設計了專門的程序操作畫面,方便進行變壓器的全波、截波試驗,大大簡化了試驗人員的操作,可有效防止人為出錯。

  沖擊電壓發生器試驗系統采用了智能的技術,良好的工藝和優質的原材料,可保證長期使用,運行壽命大于20年。平時的運行成本也很低。

  Reke沖擊主體一體化整流充電電源產品參數

  額定電壓:Un = 100kV DC (正或負極性)

  額定電流:In = 50mA (額定電壓下)

  電壓控制:可控硅模塊調壓,調壓范圍0~100% Un

  極性轉換:手動變換高壓硅堆的方向

  輸入電壓:220V 單相電壓

  電源頻率:50/60 Hz

  電源消耗:約5kW

  2、CR400/600弱阻尼電容分壓器

  額定電壓:400kV

  額定電容:600pF

  電容節數:1節

  每節電容:600pF(MWF400-600脈沖電容器)

  方波響應:部分響應時間小于100ns,過沖小于10%

  分壓比:約250

  準確度:小于2%

  分壓比不確定度:小于1%

  3、MC400kV截波裝置

  額定電壓:400kV

  球隙形式:300mm直徑半球間隙

  觸發方式:三電極放電觸發

  (采用高性能脈沖放大器輸出15kV,100ns觸發脈沖)

  時延方式: 2~6us時延可調的電子延時電路提供截波觸發脈沖(與Reke2008控制系統配合,電位器微調截波延時時間)

  截波分散性:截波時間標準偏差小于0.1μs

  4、DIMS-1000數字化沖擊測量系統測量設備:輸入范圍:120V ~ 1600V(沖擊電壓)

  測量不確定度:小于1%

  波形測量:TBS2012數字示波器(可根據客戶要求選配)

  最高采樣率1.0GS/s,帶寬100MHz,分辨率8bit

  記錄長度10k字節,2通道。
